Meça a folga externa com uma régua e, em seguida, verifique as interfaces interna e de montagem.Registre a roda e o pneu, PCD, cubo do veículo, furo central da roda, deslocamento, ferragens e profundidade disponível do bolso da roda. Selecione uma espessura abaixo da folga externa estática e confirme a montagem completa no veículo.
Um espaçador pode mover uma roda para fora de acordo com sua espessura nominal, mas isso não significa que todos os milímetros disponíveis devam ser usados. Um veículo estacionado mostra apenas uma posição. O formato do pneu, a trava da direção, o curso da suspensão, a geometria do encosto da roda e as ferragens dos freios podem reduzir a folga que parecia disponível durante a primeira medição.
Use esta página como raio de medição em nosso conjunto de espaçadores de rodas. Para a sequência completa de especificações, comece com oguia de montagem do espaçador de roda. Para seleção do tipo de produto, consulteespaçadores de roda deslizantes vs aparafusados.
Comece com a linha de base atual de rodas e pneus
Meça o veículo em sua configuração operacional normal: pressão correta dos pneus, as rodas totalmente assentadas e o veículo apoiado na altura normal em uma superfície nivelada. Registre quaisquer alterações na suspensão, freio ou carroceria antes de pegar um espaçador.
| Grave primeiro | Onde encontrar | Por que isso muda o resultado |
|---|---|---|
| Largura e deslocamento da roda | Marcação, desenho ou dados do fabricante da roda | Define a posição interna e externa atual da roda |
| Tamanho do pneu e largura real da seção | Parede lateral mais inspeção física | O pneu pode ser o ponto mais próximo do para-lama ou da suspensão |
| Veículo, ano, acabamento e eixo | Registros de veículos e dados de serviço | Os pacotes de freio, cubo e suspensão podem ser diferentes |
| PCD e diâmetros centrais | Dados de aplicação verificados ou medição precisa | Controla se a peça pode alinhar e localizar |
| Tipo de fixador | Pino ou parafuso, rosca, assento e comprimento útil | Controla o anexo e o envolvimento do thread |
Ferramentas úteis incluem régua rígida, régua milimétrica, paquímetro, medidor de profundidade e uma forma de registrar fotos e dimensões. Não rasteje ou trabalhe ao redor de um veículo sem suporte. As verificações de folga que exigem elevação, direção ou compressão da suspensão devem ser realizadas por um técnico devidamente equipado.
Meça a folga externa do para-lama com uma régua
O método de medição oficial de Eibach coloca uma régua contra o ponto externo mais próximo do para-lama e mede do ponto mais externo da roda ou pneu até essa linha. Eibach recomenda escolher um espaçador ligeiramente mais fino do que a distância medida entre o alinhamento e o para-lama. Veja oGuia de medição Eibach PRO-SPACER.
- Encontre o ponto de menor folga.Geralmente fica próximo ao meio do arco da roda, mas inspecione toda a abertura.
- Segure a régua verticalmente.Deve representar o limite do pára-lama sem inclinar-se para dentro ou para fora.
- Meça horizontalmente.Meça da parede lateral do pneu ou da face da roda - o que estiver mais distante - até a régua.
- Repita na frente e atrás.Os dois eixos podem usar rodas, folgas de carroceria ou posições alvo diferentes.
- Registre o menor resultado.Use o lado limite, e não a lacuna maior, como ponto de partida.
Inspecione o interior antes de decidir a espessura
O movimento para fora pode criar folga na pinça ou na suspensão, mas também altera o deslocamento do pneu em relação ao para-lama e ao revestimento. Verifique a pinça do freio, a barra vertical, os braços de controle, a mola ou coilover, a camisa interna, as mangueiras, a fiação e quaisquer pesos de equilíbrio. O componente mais próximo pode diferir da frente para trás.
Gire a direção de batente a batente, quando aplicável, e inspecione o caminho completo. A verificação dinâmica também precisa de compressão da suspensão e carregamento realista. As instruções de instalação da Eibach exigem a verificação da folga do pneu/pára-lama, das linhas de freio e dos componentes do sensor após a instalação; a roda deve girar livremente antes do teste na estrada.
Traduza a lacuna em uma espessura conservadora
mudança de posição externa ≈ espessura do espaçadorUm espaçador de 12 mm move a mesma roda para fora em aproximadamente 12 mm.
Se a menor folga externa medida for 18 mm, 18 mm não é automaticamente a peça correta. É a distância estática até a linha que você mediu. A espessura selecionada precisa de uma margem para deflexão do pneu, movimento de direção, compressão da suspensão e incerteza de medição.
A mesma espessura também reduz o deslocamento efetivo da roda. Uma roda marcada como ET45 com um espaçador de 12 mm fica aproximadamente como ET33 com a mesma roda. Use a fórmula como uma verificação de posição, não como aprovação final da aplicação.
Um pneu que esteja visualmente nivelado enquanto estacionado pode entrar em contato com a carroceria ao virar, carregado ou comprimido. Se a folga dinâmica não puder ser verificada, não aumente a espessura do espaçador.
Meça o cubo, o furo da roda e a borda de localização
Um espaçador centrado no cubo possui dois lados de montagem. O furo interno está localizado sobre o cubo do veículo; a borda externa localiza a roda ou seu arranjo de centralização aprovado. Meça ou verifique:
- diâmetro externo do cubo do veículo;
- altura da borda do cubo disponível para o espaçador;
- chanfro de base, raio e qualquer hardware de retenção saliente;
- furo central da roda;
- recesso do encosto da roda e a profundidade disponível para a borda do espaçador.
Uma leitura do diâmetro nominal por calibrador não é suficiente se um chanfro ou raio impedir que o espaçador alcance a face de montagem. Encaixe ambas as interfaces a seco e rejeite qualquer lacuna ou oscilação visível.
Meça os fixadores depois que o sistema espaçador for conhecido

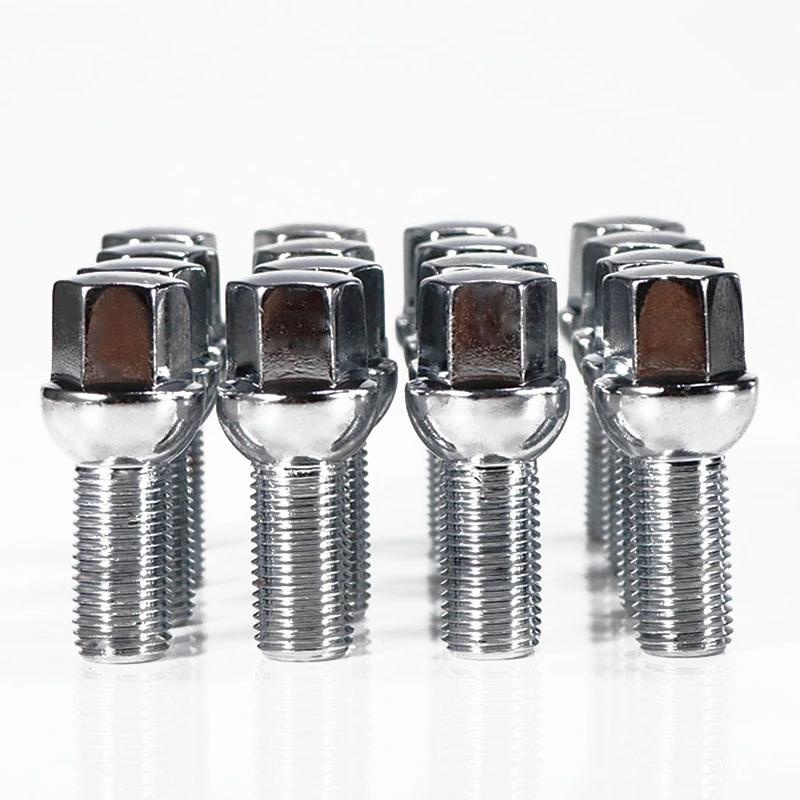

Para um sistema slip-on que requer parafusos de roda mais longos, a H&R afirma que o parafuso de substituição deve ser mais longo que o original pela largura do espaçador. A cabeça ou assento deve permanecer correto para a roda. Isso éNota de aplicação do TRAK+também fornece valores de engajamento específicos do segmento, em vez de uma contagem universal de turnos.
| Campo de hardware | Medir ou verificar | Erro comum |
|---|---|---|
| Fio | Diâmetro e passo | Ordenação por tamanho de chave |
| Assento | Sistema cônico, com raio de esfera ou plano/haste | Rosca correspondente, mas não o assento da roda |
| Comprimento utilizável | Comprimento que realmente entra no cubo ou na porca | Comparando o comprimento total do parafuso com diferentes designs de cabeça |
| Recartilhado | Diâmetro e comprimento do serrilhado para pinos de pressão | Supondo que cada pino mais longo se encaixe no cubo |
Para espaçadores aparafusados, meça a projeção do pino e os bolsos das rodas
Um espaçador aparafusado cria uma segunda interface de fixação. Após o espaçador ser fixado ao cubo, qualquer pino ou parafuso original que se projete além da face do espaçador deve caber dentro de um recesso adequado na almofada traseira da roda. Eibach observa que alguns sistemas aparafusados exigem rodas de liga leve com bolsos ou recortes para que a roda fique nivelada.
profundidade de bolsão necessária > projeção de hardware restanteIncluir uma margem de folga prática; contato não é aceitável.
Meça a projeção da face do espaçador acabada e, em seguida, meça a profundidade e o diâmetro do bolsão utilizável na roda. Verifique cada bolso porque as peças fundidas e a usinagem das rodas podem variar. Não esmerilhe o rebolo nem altere os pinos, a menos que a aplicação exata aprovada pelo fabricante exija e permita explicitamente.
Use uma planilha de medição por pacote de roda
| Campo | Frente | Traseira | Evidência |
|---|---|---|---|
| Tamanho/deslocamento da roda | _____ | _____ | Marcação ou desenho de roda |
| Tamanho do pneu/ponto mais próximo | _____ | _____ | Parede lateral e foto |
| Lacuna externa estática | _____ milímetros | _____ milímetros | Medição de régua |
| PCD/diâmetro do cubo | _____ | _____ | Dados de serviço ou medição |
| Furo central da roda | _____ milímetros | _____ milímetros | Desenho de roda ou pinça |
| Rosca/sede/comprimento útil | _____ | _____ | Comparação de hardware original |
| Projeção do pino/profundidade do bolsão | _____ | _____ | Medição de profundidade, se aplicável |
| Espessura proposta do espaçador | _____ milímetros | _____ milímetros | Desenho de aplicação aprovado |
Envie a planilha com fotos e desenho marcado ao solicitar orçamento personalizado ou atacado. A J&W publica opções personalizadas de PCD, furo central, espessura, acabamento e embalagem em suapágina do fornecedor do espaçador de roda; o desenho do pedido deve controlar o projeto exato.
Interrompa o processo de medição quando faltarem evidências
Não prossiga quando o PCD for assumido, o espaçador não puder ficar plano, o furo do cubo ou da roda estiver incerto, um pneu já estiver em atrito, a profundidade necessária do bolsão não estiver disponível ou o torque e as instruções de hardware conflitantes não tiverem sido resolvidos. Um instalador qualificado deve verificar a montagem final e seguir as instruções do veículo, da roda e do espaçador.
Perguntas frequentes sobre medição de espaçadores de roda
Como você mede a espessura do espaçador da roda necessária?
Coloque uma régua verticalmente contra o ponto externo mais próximo do para-lama e, em seguida, meça horizontalmente do ponto mais externo do pneu ou da roda até a régua. Trate essa distância como um limite visual superior, escolha um espaçador menor e verifique a folga interna, da direção e da suspensão no veículo real.
A folga do para-lama é igual à espessura correta do espaçador?
Não. A folga estática do para-lama não inclui deflexão dos pneus, movimento da direção, compressão da suspensão ou diferenças entre os eixos dianteiro e traseiro. É uma entrada, não uma aprovação de montagem final.
Quais medidas de cubo são necessárias para um espaçador centrado no cubo?
Meça ou verifique o diâmetro do cubo do veículo, a altura da borda do cubo e o chanfro da base e, em seguida, confirme o furo do centro da roda e o engate da borda disponível. Um fornecedor precisa das dimensões do furo do lado do veículo e da borda do lado da roda.
Quanto tempo mais devem durar os parafusos da roda com um espaçador deslizante?
Para sistemas que exigem parafusos estendidos, a especificação inicial normalmente é o comprimento original do parafuso mais a espessura do espaçador, mantendo a rosca e o assento corretos. O hardware e o engate exatos aprovados devem seguir as instruções do veículo, da roda e do espaçador.
O tamanho do espaçador da roda pode ser escolhido apenas com base no modelo do veículo?
Não. O ano do modelo, o acabamento, o eixo, o pacote de freios, a roda original ou de reposição, o tamanho do pneu e as alterações na suspensão podem alterar as dimensões e a folga exigidas.
O que deve ser medido para um espaçador aparafusado?
Além do PCD, do furo e da espessura, meça a projeção do pino original além da face do espaçador e a profundidade e o diâmetro dos bolsões no encosto da roda. A roda deve ficar totalmente plana sem entrar em contato com o hardware original.
Fontes técnicas
- Eibach — Espaçadores de roda PRO-SPACER: método de medição de folga externa e descrições do sistema espaçador.
- Eibach - Instruções de instalação do sistema Pro-Spacer 6: verificações de cubo, padrão, folga e rotação livre.
- H&R – Nota de aplicação do TRAK+: comprimento estendido do parafuso, assento e engate específico da rosca.
Envie medições, não suposições
Para uma cotação de espaçador de roda padrão ou personalizado, envie à J&W a planilha dianteira/traseira completa, detalhes da roda, dimensões do cubo, especificação de hardware, espessura alvo e quantidade.
Envie sua folha de medidasEscopo editorial:Esta página explica medidas e especificações. Não substitui instruções específicas da aplicação, um manual de oficina do veículo, um instalador qualificado ou regulamentos rodoviários locais. As imagens da J&W e os detalhes da oferta foram verificados no site ao vivo em 20 de agosto de 2026.
